Nueva Generacion

Proto-Synth V2.0NUEVO

Plataforma educativa avanzada con ESP32, sensor de movimiento MPU6050 y conectividad MIDI. La evolucion del laboratorio portatil de GC Lab Chile.

Novedades del V2.0

Nuevas capacidades que expanden las posibilidades educativas y creativas

Sensor MPU6050

Giroscopio y acelerometro de 6 ejes para control gestual y deteccion de movimiento en tiempo real.

Conectividad MIDI

Salida MIDI nativa para comunicacion con equipos profesionales y software de musica.

Entrada de Microfono

Procesamiento de audio en tiempo real para triggering y analisis de senal.

Sensor de Luz LDR

Deteccion de luz ambiente para control automatico y interaccion con el entorno.

Puertos de Expansion

Conectores dedicados para sensores externos y proyectos personalizados.

ESP32

Plataforma ESP32 con capacidades WiFi y Bluetooth para proyectos IoT y conectividad.

Diagrama de Pinout

Distribucion completa de componentes y conexiones del Proto-Synth V2.0

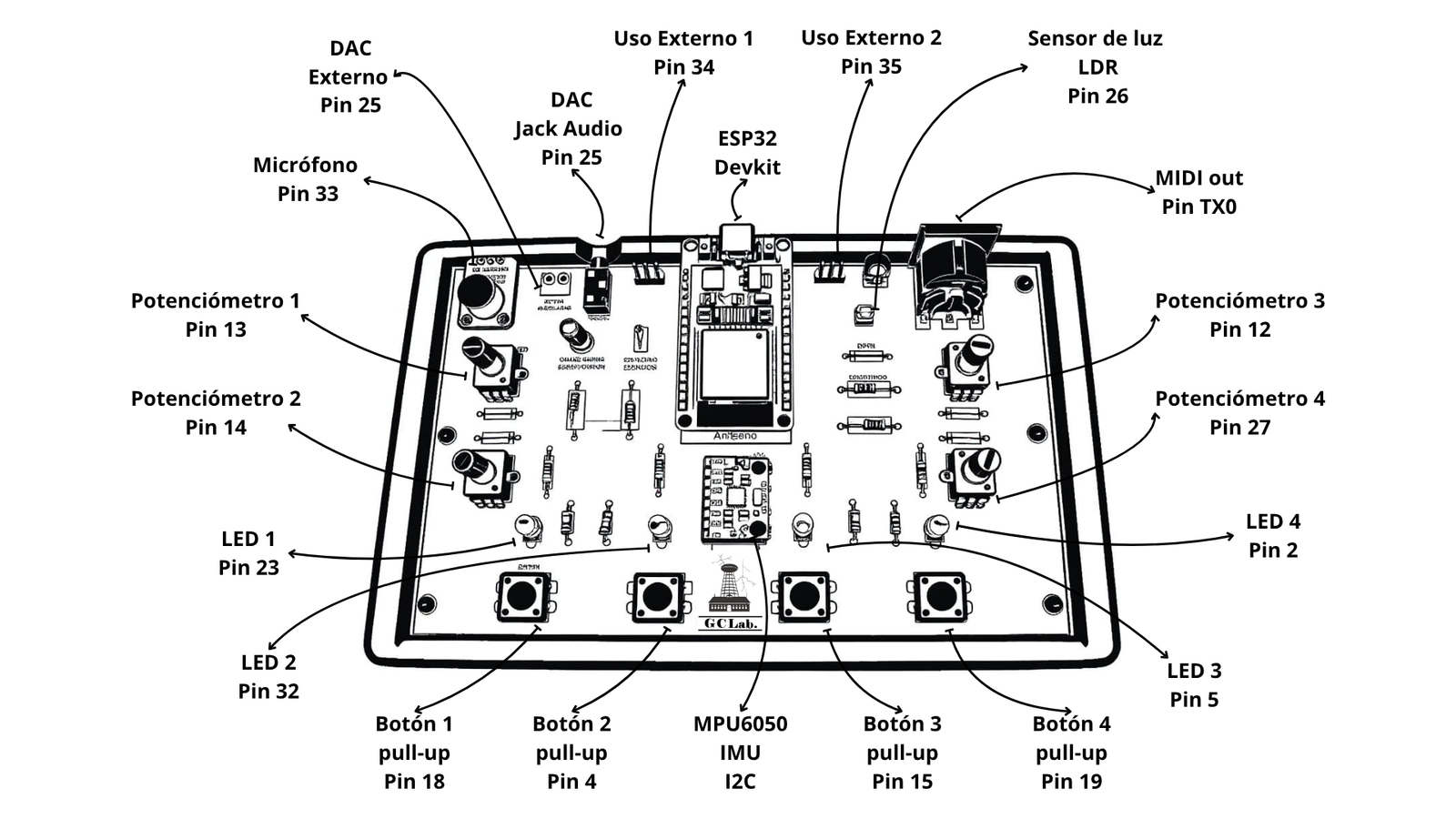

Pinout Proto-Synth V2.0

Diagrama oficial del Proto-Synth V2.0 con todos los componentes y sus respectivos pines GPIO

Especificaciones Tecnicas

Detalles completos del hardware y capacidades del Proto-Synth V2.0

Potenciometros

ControlPin GPIO
Potenciometro 1GPIO 13
Potenciometro 2GPIO 14
Potenciometro 3GPIO 12
Potenciometro 4GPIO 27

Botones

BotonPin GPIO
Boton 1 (pull-up)GPIO 18
Boton 2 (pull-up)GPIO 4
Boton 3 (pull-up)GPIO 15
Boton 4 (pull-up)GPIO 19

LEDs

LEDPin GPIO
LED 1GPIO 23
LED 2GPIO 32
LED 3GPIO 5
LED 4GPIO 2

Audio y MIDI

FuncionPin
DAC AudioGPIO 25
MIDI OutPin TX0
MicrofonoGPIO 33

Sensores

SensorPin/Interfaz
MPU6050 (I2C)SDA/SCL
Sensor LDRGPIO 26

Expansion

PuertoPin GPIO
Uso Externo 1GPIO 34
Uso Externo 2GPIO 35

V1.0 vs V2.0

Principales diferencias y mejoras del Proto-Synth V2.0

Caracteristica V1.0 V2.0 Estado
Microcontrolador ESP32 ESP32 ➖ Igual
Sensor de Movimiento No disponible MPU6050 (6 ejes) 🆕 Nuevo
Conectividad MIDI No disponible MIDI Out (TX0) 🆕 Nuevo
Entrada de Audio No disponible Microfono (GPIO 33) 🆕 Nuevo
Sensor de Luz No disponible LDR (GPIO 26) 🆕 Nuevo
Puertos de Expansion No disponible 2 puertos (GPIO 34, 35) 🆕 Nuevo
Salida DAC Audio GPIO 25 GPIO 25 ➖ Igual
Potenciometros 4 unidades 4 unidades ➖ Igual
Botones 4 unidades 4 unidades (nuevos pines) ⚡ Reubicados
LEDs 4 unidades 4 unidades (nuevos pines) ⚡ Reubicados
